Acionamento Mecânico do Segundo estágio do carburador 2E7

Neste tópico, ensinarei como colocar o segundo estágio para abrir mecanicamente, por meio de uma mola, é simples de fazer, vamos lá.

Fazer o segundo estágio abrir mecanicamente: Material Necessário: 1 mola de carburador de Fusca (R$3,00)

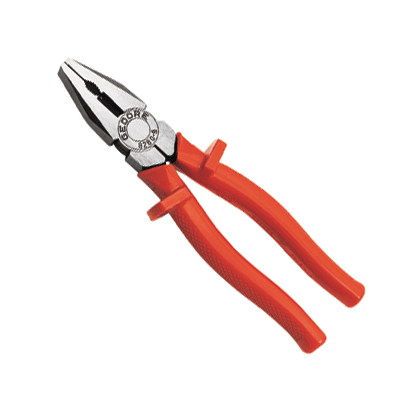

Ferramentas: 1 Alicate Universal

Bem, primeiro passo, remova o diafragma que aciona o segundo estágio. Nessa foto, ele já está fora do carburador.

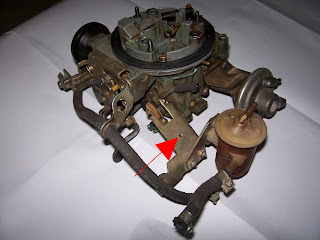

Nesta segunda, está indicando os locais onde devem ser fixados a mola, na ponta onde o eixo do diafragma é fixado, e, a outra ponta, na parte superior do suporte.

Como ai não tem nenhum lugar para se fixar a mola, eu fiz um furo e coloquei um parafuso, note que no video da pra ver perfeitamente.

Olhe o furo ai.

Bem, após colocar a mola, deve-se ajustar o came, para ele não acionar o segundo estágio antes do tempo, esse ajuste, é feito com um alicate mesmo. Segue foto do came.

A seta AZUL, indica o CAME As setas VERMELHA e VERDE, indicam os pontos de regulagem para abertura do segundo estágio. Você deve ajusat o ponto vermelho pra direita, afim de fazer o came encostar na haste do primeiro estágio, assim, ele não irá abrir antes, pra isso, abra um pouco pra direita o ponto da seta verde. Feito isso, teste, e, não tem como dar erro! É isso, obrigado e até breve.
